Конструктивной особенностью клапана является способ размещения и крепления
запирающих элементов: шарнирные узлы крепления створок разведены на
противоположные стороны корпуса, что устраняет возникновение застойных зон в потоке
крови и снижает риск тромбоза. Отличительной особенностью является запирающий
элемент, выполненный в виде двух цилиндрических сегментов, охватывающих поток крови
через клапан с внешней стороны, что обеспечивает естественную структуру кровотока
в полостях сердца, сводит к минимуму травматизацию форменных элементов крови,
увеличивается эффективная площадь проходного отверстия и уменьшается транспротезный
градиент давления.

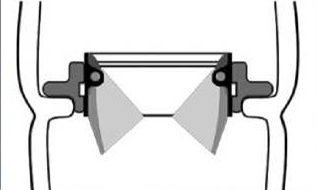

АОРТАЛЬНЫЙ КЛАПАН интрасупрааннулярная позиция
АОРТАЛЬНЫЙ КЛАПАН супрааннулярная позиция

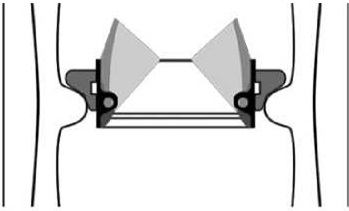

МИТРАЛЬНЫЙ КЛАПАН интрасупрааннулярная позиция
АОРТАЛЬНЫЙ ДИСКОВЫЙ МЕХАНИЧЕСКИЙ КЛАПАН Интрасупрааннулярная позиция
| Обозначение клапана | Тип манжеты | Наличие покрытия | Посадо- чный диа- метр, мм | Диаметр пропу- скного отверстия корпуса, мм | Глубина интер- позиции в желудочке, мм | Высота интер- позиции в аорте, мм | Эффективная площадь проходного отверстия (ЕОА), см2 |
|---|---|---|---|---|---|---|---|
| Фиксированная манжета | |||||||
| AflM.23-In-V-F.1.1 | стандарт | без покрытия | 23,2 | 2,27 | 4,0 | 3,0 | 5,9 |
| AflM.23-in-V-F.3.1 | стандарт | с покрытием | 23,2 | 2,27 | 4,0 | 3,0 | 5,9 |
| AflM.25-In-V-F.1.1 | стандарт | без покрытия | 24,6 | 2,83 | 3,0 | 4,5 | 6,8 |
| A4M.25-in-V-F.3.1 | стандарт | с покрытием | 24,6 | 2,83 | 3,0 | 4,5 | 6,8 |
| AflM.27-In-V-F.1.1 | стандарт | без покрытия | 26,6 | 3,43 | 2,5 | 5,5 | 7,4 |
| AflM.27-In-V-F.3.1 | стандарт | с покрытием | 26,6 | 3,43 | 2,5 | 5,5 | 7,4 |
| AflM.29-In-V-F.1.1 | стандарт | без покрытия | 28,8 | 4,25 | 3,0 | 5,0 | 7,7 |
| AflM.29-In-V-F.3.1 | стандарт | с покрытием | 28,8 | 4,25 | 3,0 | 5,0 | 7,7 |
| Присоединяемая манжета | |||||||
| AflM.23-In-V-C.1.1 | стандарт | без покрытия | 23,5 | 2,27 | 1,9 | 7,1 | 5,9 |
| AflM.23-In-V-C.3.1 | стандарт | с покрытием | 23,5 | 2,27 | 1,9 | 7,1 | 5,9 |
| AflM.25-In-V-C.1.1 | стандарт | без покрытия | 25,5 | 2,83 | 1,65 | 7,65 | 6,8 |
| AflM.25-In-V-C.3.1 | стандарт | с покрытием | 25,5 | 2,83 | 1,65 | 7,65 | 6,8 |
| AflM.27-In-V-C.1.1 | стандарт | без покрытия | 27,5 | 3,43 | 3,8 | 7,2 | 7,4 |
| AflM.27-In-V-C.3.1 | стандарт | с покрытием | 27,5 | 3,43 | 3,8 | 7,2 | 7,4 |
| AflM.29-In-V-C.1.1 | стандарт | без покрытия | 29,5 | 4,25 | 3,8 | 8,2 | 7,7 |
| AflM.29-In-V-C.3.1 | стандарт | с покрытием | 29,5 | 4,25 | 3,8 | 8,2 | 7,7 |
Cупрааннулярная позиция
| Обозначение клапана | Тип манжеты | Наличие покрытия | Посадо- чный диа- метр, мм | Диаметр пропу- скного отверстия корпуса, мм | Глубина интер- позиции в желудочке, мм | Высота интер- позиции в аорте, мм | Эффективная площадь проходного отверстия (ЕОА), см2 |
|---|---|---|---|---|---|---|---|
| Фиксированная манжета | |||||||
| AflM.21-Su-V-F.1.1 | стандарт | без покрытия | 21,4 | 2,27 | 1,0 | 3,0 | 5,9 |
| AflM.21-Su-V-F.3.1 | стандарт | с покрытием | 21,4 | 2,27 | 1,0 | 3,0 | 5,9 |
| A4M.23-Su-V-F.1.1 | стандарт | без покрытия | 23,4 | 2,83 | - | 4,5 | 6,8 |
| A4M.23-Su-V-F.3.1 | стандарт | с покрытием | 23,4 | 2,83 | - | 4,5 | 6,8 |
| A4M.25-Su-V-F.1.1 | стандарт | без покрытия | 25,4 | 3,43 | - | 5,5 | 7,4 |
| A4M.25-Su-V-F.3.1 | стандарт | с покрытием | 25,4 | 3,43 | - | 5,5 | 7,4 |
| AflM.27-Su-V-F.1.1 | стандарт | без покрытия | 27,4 | 4,25 | - | 6,0 | 7,7 |
| A4M.27-Su-V-F.3.1 | стандарт | с покрытием | 27,4 | 4,25 | - | 6,0 | 7,7 |
МИТРАЛЬНЫЙ ДИСКОВЫЙ МЕХАНИЧЕСКИЙ КЛАПАН Интрасупрааннулярная позиция
| Обозначение клапана | Тип манжеты | Наличие покрытия | Посадо- чный диа- метр, мм | Диаметр пропу- скного отверстия корпуса, мм | Глубина интер- позиции в желудочке, мм | Высота интер- позиции в аорте, мм | Эффективная площадь проходного отверстия (ЕОА), см2 |
|---|---|---|---|---|---|---|---|
| Фиксированная манжета | |||||||
| MflM.23-In-V-F.1.1 | стандарт | без покрытия | 23,2 | 2,27 | - | 7,5 | 5,9 |
| MflM.23-In-V-F.3.1 | стандарт | с покрытием | 23,2 | 2,27 | - | 7,5 | 5,9 |
| MflM.25-In-V-F.1.1 | стандарт | без покрытия | 25,5 | 2,83 | - | 7,5 | 6,8 |
| MflM.25-In-V-F.3.1 | стандарт | с покрытием | 25,5 | 2,83 | - | 7,5 | 6,8 |
| MflM.27-In-V-F.1.1 | стандарт | без покрытия | 27,5 | 3,43 | - | 8,0 | 7,4 |
| MflM.27-In-V-F.3.1 | стандарт | с покрытием | 27,5 | 3,43 | - | 8,0 | 7,4 |
| MflM.29-In-V-F.1.1 | стандарт | без покрытия | 29,5 | 4,25 | 1,0 | 8,0 | 7,7 |
| MflM.29-In-V-F.3.1 | стандарт | с покрытием | 29,5 | 4,25 | 1,0 | 8,0 | 7,7 |
| MflM.31-In-V-F.1.1 | стандарт | без покрытия | 31,5 | 4,25 | 1,0 | 8,0 | 7,7 |
| MflM.31-In-V-F.3.1 | стандарт | с покрытием | 31,5 | 4,25 | 1,0 | 8,0 | 7,7 |
| MflM.33-In-V-F.1.1 | стандарт | без покрытия | 33,5 | 4,25 | 1,0 | 8,0 | 7,7 |
| MflM.33-In-V-F.3.1 | стандарт | с покрытием | 33,5 | 4,25 | 1,0 | 8,0 | 7,7 |
| Присоединяемая манжета | |||||||
| MflM23-In-V-C.1.1 | стандарт | без покрытия | 23,5 | 2,27 | 1,6 | 7,4 | 5,9 |
| MflM23-In-V-C.3.1 | стандарт | с покрытием | 23,5 | 2,27 | 1,6 | 7,4 | 5,9 |
| MflM25-In-V-C.1.1 | стандарт | без покрытия | 25,5 | 2,83 | 2,0 | 7,3 | 6,8 |
| MflM25-In-V-C.3.1 | стандарт | с покрытием | 25,5 | 2,83 | 2,0 | 7,3 | 6,8 |
| MflM27-In-V-C.1.1 | стандарт | без покрытия | 27,5 | 3,43 | 2,5 | 8,5 | 7,4 |
| MflM27-In-V-C.3.1 | стандарт | с покрытием | 27,5 | 3,43 | 2,5 | 8,5 | 7,4 |
| MflM29-In-V-C.1.1 | стандарт | без покрытия | 29,5 | 4,25 | 3,3 | 8,7 | 7,7 |
| MflM29-In-V-C.3.1 | стандарт | с покрытием | 29,5 | 4,25 | 3,3 | 8,7 | 7,7 |
| MflM.31-In-V-C.1.1 | стандарт | без покрытия | 31,5 | 4,25 | 3,5 | 8,5 | 7,7 |
| MflM.31-In-V-C.3.1 | стандарт | с покрытием | 31,5 | 4,25 | 3,5 | 8,5 | 7,7 |
| MflM.33-In-V-C.1.1 | стандарт | без покрытия | 33,5 | 4,25 | 3,8 | 8,2 | 7,7 |
| MflM.33-In-V-C.3.1 | стандарт | с покрытием | 33,5 | 4,25 | 3,8 | 8,2 | 7,7 |
